Bilag 1 - Helkropsvibrationer

Måling og vurdering af helkropsvibrationer foretages i henhold til kapitel 5, 6 og 7 og Annex A og B i DS/ISO 2631-1. Nyttig information gives i DS/EN 14253

Den daglige vibrationsbelastning A(8) af en person udregnes ved hjælp af formlen:

Figur 1 - Formel til beregning af den daglige vibrationsbelastning A(8)

Hvor:

a_w er den frekvensvægtede r.m.s.-vibrationsstyrke i m/s² i en af de tre på hinanden vinkelrette retninger x, y og z

T er varigheden af eksponeringen med vibrationsstyrken a_w

T₀ er 8 timer

k er 1,4 for x og y-retningerne, og k er 1 for z-retningen.

Den daglige vibrationsbelastning udregnes separat for hver af de tre retninger x, y og z. Vurderingen af eksponeringen baseres på den største af værdierne i henhold til de tre retninger.

Hvis der i løbet af arbejdsdagen udføres to eller flere arbejdsoperationer med forskellig vibrationsstyrke, udregnes den daglige vibrationsbelastning A(8) ud fra formlen:

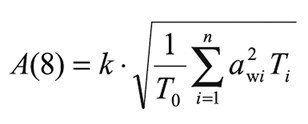

Figur 2 - Formel til beregning af den daglige vibrationsbelastning A(8) ved to eller flere forskellige vibrationsstyrker.

Hvor:

n er antallet af forskellige arbejdsoperationer i løbet af dagen

a_wi er vibrationsstyrken for arbejdsoperation i, og

T_i er varigheden af arbejdsoperation i.

Når der forekommer kraftige bump, er r.m.s.-måling ikke altid tilstrækkeligt. Når forholdet mellem peak-værdi og r.m.s.-værdi (topfaktoren) er større end 9, kan man i henhold til standarden vælge mellem to målemetoder som supplement til ovennævnte måling af vibrationsbelastningen. Arbejdstilsynet anbefaler, at der så anvendes løbende r.m.s.-måling med en integrationstid på 1 s, og at den maksimale værdi aflæses.

Vibrationsstyrke beregnet over 40 timer

Den gennemsnitlige vibrationsstyrke beregnet over en uge A(8)_uge er det tidsvægtede gennemsnit af vibrationernes styrke og varighed inden for en periode på 7 dage (en uge) over en referenceperiode på fem 8 timers dage (40 timer).

Den udregnes ved hjælp af formlen:

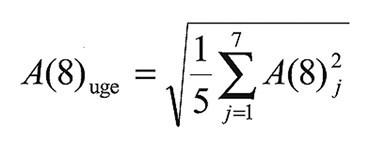

Figur 3 - Formel til at udregne den gennemsnitlige vibrationsstyrke beregnet over en uge A(8)_uge

Hvor:

A(8)_j er vibrationsbelastningen for dag j.

Referencer

Dansk Standard DS/ISO 2631-1. Mekaniske vibrationer og chok - Vurdering af helkropsvibrationer - Del 1: Generelle krav.

Dansk Standard DS/EN 14253. Mekaniske vibrationer – Måling og beregning af helkropsvibrationer på arbejdspladsen – Praktisk vejledning.

Technical Report prCEN/TR 15172-1. Whole body-vibration – Guidelines for vibration hazards reduction – Part 1: Engineering methods by design of machinery.

Technical Report prCEN/TR 15172-2. Whole body-vibration – Guidelines for vibration hazards reduction – Part 2: Management measures at the workplace.
